河南郑州校车监控视频系统安装

发布者：河南新交际浏览次数：2735 发布时间：2018/1/5

1、概述

河南新交际智能化工程有限公司在同时为保障各种突发事故以及车内外情况的监测，校车必须安装配备车载视频监控系统，车载视频监控用于在途车辆内的实时监控，通过WCDMA/CDMA/GPRS无线传输方式将车内实时视频传输到调度中心，可以实时监控、报警联动、按需求进行存储、调用，并通过震慑作用、警报设备防范各种事件的发生。

　　2、系统设计依据及标准

　　1、中国金融集成电路（IC）卡规范
　　2、中国金融集成电路（IC）卡应用规范
　　3、商用密码管理条例
　　4、建设事业IC 卡应用技术规范
　　5、CJ／T3087-1999 建设部标准城市公交收费设备—收费机技术条件
　　6、ISO/IEC 14443 非接触式IC 卡国际标准
　　7、GB 6833—2（3、4、5）－87 电子测量仪器电磁兼容性试验规范
　　8、全国IC 卡应用发展规划——国家金卡工程办公室

　　3、系统功能及拓扑图

　　永豪校讯通系统主要由软件和硬件两部分组成，其中硬件端主要由车载POS机、车载电源、发卡器、考勤机、消费机、视频监控设备等组成。软件端由数据库、客户端软件、GPS 地图软件平台、通讯端程序、短信平台及结算中心等组成。

　　车载刷卡系统的大概流程为：当学生刷卡乘车后车载POS 机（外接LCD显示屏会显示出学生的信息及照片）将该刷卡记录无线传输回后台平台，后台收到记录后根据该卡号所录入的家长信息发送上、下车信息于家长手机上，为保障相应的上下车信息因此要求上车、下车都进行刷卡，方便得知上下车的时间。考勤机原理等同车载机原理（其数据传输可采用TCP/IP 或者CDMA/GPRS）系统收到数据后直接发送短信于家长平台，同时该卡可于校园内超市、食堂及购物场所进行消费。

　　系统运行环境:Windows XP/Server 2003
　　数据库:Oracle 10g/Micorsoft SQL 2000
　　完整校园手机签到系统配置清单如下：
　　硬件部分：车载POS 机、车载电源、发卡器、考勤机、校园消费机、监控设备、摄像头、各种连接线
　　软件部分：Oracle数据库、客户端软件、GPS 软件、通讯端程序、短信平台等

　　3.1、硬件部分

　　3.1.1、车载机部分（可接LCD显示屏）
　　实现车载机数据无线传输需每台车载POS 机中安装一张CDMA 手机卡，并将服务器端的外网固定IP 及使用端口（必须是固定IP）下发到车载机中，车载机开机连接成功后只要有用户刷卡设备就自动将刷卡数据发往存在设备中的固定IP 地址发送，安装在数据库服务器的通讯端程序软件接收到数据后将数据转换处理存到数据库，软件端也可以无线对机器的数据进行采集、参数进行更改、黑名单进行下发等操作，无线版本的设备所有操作均可无线完成。

　　河南新交际系统同时可实现超载提示，每台设备设定乘车的人次防止出现超载的情况，当车上乘坐学生达到核定人数后，若再出现学生刷卡的情况下系统会语音进行提示。
车载机同时通过485 通讯外接LCD 显示屏用于显示学生刷卡后的照片及相关信息，其中照片信息存储于LCD显示屏中SD卡内。

　　主要功能如下：
　　u 高速数据无线传输，支持CDMA/GPRS/232
　　u 数据双向传输
　　u 刷卡数据实时监控
　　u 历史数据存储，并带有备份存储功能
　　u 无线信号断开可断线自动重连
　　u 无人使用时自动开启省电功能
　　u 刷卡显示时间/余额提示/存储方式
　　u 故障及金额不足告警模式
　　u 刷卡及相关情况进行语音提示
　　u 支持手机（simpass 卡）刷卡
　　u 卡片的有效期判断
　　u 黑名单/白名单存储功能
　　u 可设置刷卡间隔时间，例如单卡间隔分、单卡间隔秒、双卡间隔分

　　3.1.2、考勤部分（进出校园）
　　学生到达学校后进入校门时于安装于学校门口或者班级门口的考勤设备刷卡实现进出校园信息录入，学会刷卡后设备会将记录通过TCP/IP（或者CDMA/GPRS）自动传回数据库服务器，此时服务器根据系统数据库登记信息发送短信于家长手机（如：您的小孩于2011-08-23 07 点50 进入学校），学生离开校门与此相同刷卡后系统自动发送学生离校信息于家长手机，若学生忘带卡的情况下，可由学生于系统管理处进行签到系统此时也会发送短信于家长手机。

　　3.1.3、校园消费系统
　　为方便学生于校园食堂以及超市消费的方便性，河南新交际系统同时接入校园一卡通收费设备方便学生校园内的所有消费，学生只需持该卡于相应商店、食堂、娱乐点进行刷卡消费即可实现购物娱乐等一体式服务。

　　3.1.4、GPS车辆监控
　　为监控司机在开车行驶过程中的各种情况（例如是否出现超速驾驶、未按照规定线路行驶），河南新交际智能化工程有限公司已经实现于车载POS 机中内置GPS 导航芯片，实现车辆的轨迹实时定位、超速报警、轨迹回放等。
　　系统操作员只需通过电脑软件加载的地图中可轻松观察车辆的运行情况，并同时发送相应指令于车辆进行监控。如图：

　　3.1.5、3G视频监控

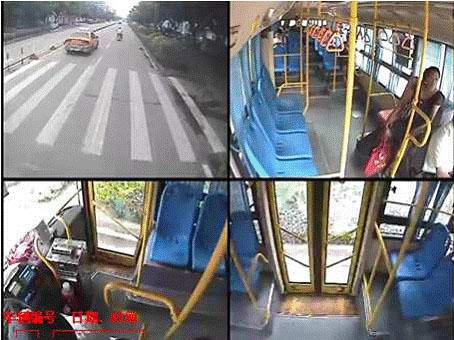

　　校车视频监控与传统公交车所安装监控类似，其主要目的为对内的情况进行实时的监控，保障各种突发情况的影像记录，设备可于车辆前门、后门、中央、司机处各安装一个摄像头来实现对司机、车内、车外情况进行实时录像，系统操作员于监控室内大屏幕上可实时查看到车辆的具体情况。

　　3.2 短信发送实现方式

　　实现短信通知家长功能要求车载机必须采用CDMA/GPRS 无线版本，来保障数据的实时自动传输。在原有的正常车载机模式下只要增加短信平台模块、搭建短信发送平台接入运行商网关即可进行自动短信的发送，短信的发送必须由河南新交际智能化工程有限公司软件与运营性对接来实现，只需提供相应的接口进行对接即可，学生上车刷卡后，实时刷卡数据通过设备CDMA 卡实时传回数据库服务器，软件收到传回的刷卡数据后根据该卡号登记资料发送学生上车短信于家长手机，下车同上车，可让家长实时知道小孩的乘车情况（如：您的小孩于2011-08-23 07 点50 上/下车）。所有的操作均为设备及软件自动操作完成。流程如下

　　1、学生上车刷卡后，POS 机将刷卡数据自动传回服务器。
　　2、服务器收到数据库处理存入数据库，并判断该卡号及级别信息是否需要发送短信，若需要则提取登记资料中家长手机号码发送至短信平台。
　　3、短信平台收到要发送信息后直接通过运营商网关以短信的方式发送到用户手机。

3.3 软件部分

　　系统整套软件采用B/S 及C/S 共同结合组成，系统采用ORACLE 10G 作为数据库存储平台，其中B/S 结构基于浏览器软件主要用于家长及老师等对学生信息等进行查询使用，C/S 结构部分包括结算程序、CDMA 通讯端程序以及短信网管等用于数据的接受、短信的发送等。同时可根据客户需求定制修改等。

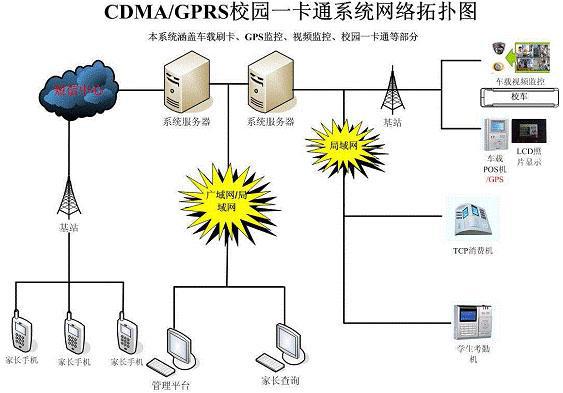

　　3.4、系统拓扑图

　　4、设备参数

　　4.1、车载POS机

　　1、外形尺寸：13.5x18.8x3.2
　　2、通信接口：USB/232/ CDMA
　　3、外接电源：DC12V/500MA
　　4、存储容量：60000 条记录
　　5、工作环境：温度-10°-70°
　　6、传送速率：57600BPS
　　7、显示：液晶屏显示
　　8、消费模式：定值、分段、自由设定方式
　　9、读卡距离：感应卡<6cm
　　10、接头：航空头

　　主要用途：
　　用途1：IC 卡刷卡收费
　　用途2：IC 卡余额查询

　　功能特点：

　　专门为校园班车系统打造的车辆终端设备。
　　按照ISO14443、ISO7816 标准，以灵活、方便、接口齐全，严格按卡片格式、交易流程、密钥认证(3DES)，SAM 卡加密并留有完整的接口，底层函数、通信协议而制作的车载终端。
　　u 整个系统可脱离计算机独立运行，每次操作的情况均有详细记载。
　　u 数据存储可靠、存储量大。采用特殊的EEPROM 存储芯片,无流失，存储时间可达10 年以上。
　　u 卡片使用寿命长，数据可靠，与同类产品相比性价比高, 使用特定的加密措施，使用非法卡自动报警。
　　u 支持GPS
　　u 收费方式灵活，通过开户人员的等级不同可以进行不同的打折消费。
　　u 显示清晰、明亮，信息简单、明了，对不同的状态能够显示不同的信息。
　　u 多种语音播报功能自主选择，个性化语音提示可按要求设计修改。
　　u 软件操作简单，方便易学，可根据需要打印出各种收支及消费报表。
　　u 下载流水数据，手持采集器与采集卡自由选择，数据稳定、简便实用。
　　u 可扩展支持PSAM 卡管理。
　　u 对黑名单的管理和存储，至少有300000 条黑名单数量。
　　u 采用手持POS 采集器作为主要采集方式。

　　4.2、车载电源

　　1、外形尺寸：14cmX9.3cmX2.8cm
　　2、外接电源：输入DC 8～38V 输出DC 12V
　　3、工作环境：-10℃～50℃
　　4、接入方法：请接入车辆保险盒上
　　主要用途：用于“IC卡车载收费机”的电源供应。
　　功能特点：
　　专用DC 对DC 稳压电源,由8-48V 车载特殊电压转换成12V 稳定电压,并有过电压保护。

　　4.3、发卡器

　　1. 产品型号：YHGJ-FK
　　2. 外形尺寸：12.2cmX8.8cmX2.3cm
　　3. 打卡速度：<0.2 秒
　　4. 通信接口：RS232
　　5. 外接电源：6V
　　6. 工作环境：-10℃～50℃
　　主要用途：用于IC 卡的读写操作
　　功能特点：
　　快速读取IC 卡片资料，修改IC 卡的卡号，存储信息等对IC 卡片的操作。

　　4.4、采集器

　　1. 产品型号：YHGJ-SC
　　2. 尺寸(cm)：14.6x6.1x2.3
　　3. 读卡距离：IC 卡<5cm
　　4. 读卡时间：<0.1 秒
　　5. 通信接口：RS232
　　6. 传送速率：19200BPS
　　7. 工作温度：-10℃～50℃
　　8. 工作湿度：<80%
　　9. 工作电压：DC7.2V/500mA
　　10.储存容量：100000 条记录
　　主要用途：用于数据的采集（带无线的此设备为备用）
　　功能特点：
　　快速下载车载POS 机内数据
　　u 下载黑名单/白名单
　　u 下发相应属性

　　4.5、考勤机

　　u 外形尺寸： 17.0cmX14.5cmX4.4cm
　　u 通讯方式：TCP/IP\CDMA\485
　　u 电源： 12V,1000mA
　　u 读卡器：125KHZ ID 读卡器
　　u 读卡距离：<10CM
　　u 读卡时间：<0.2 秒
　　u 存储量：32,000 条刷卡记录
　　u 显示：液晶显示
　　u 环境：-20oC~70oC，相对湿度40%~90%
　　u 功耗：<5W
　　u 打卡速度：<0.1 秒
　　u 通信接口：RS232 或RS485
　　u 外接电源：DC12V/1200MA
　　u 后备电池：待机时间5 小时
　　u 传送速率：19200BPS
　　主要用途：用于学生进出校园刷卡

4.6、校园消费机

　　u 处理器：32 位ARM（ARM9 核处理器）
　　u 存储：60000 刷卡记录、300000 条黑名单
　　u 操作系统：Linux2.6.30
　　u 扩展：SD 卡接口,条码枪扫描,操作键盘，
　　u 支持PSAM 卡槽
　　u 通讯方式：USB/GPRS/CDMA/TCPIP/232/485 扩展EV-DO 接口,内置无线天线,扩展wifi
　　u 打印机：内置热敏打印机
　　u 工作温度：-20 ~ +55℃、湿度：0~90%
　　u 后备电池：带后备用电池
　　u 显示：双面液晶显示
　　主要用途：用于商户、食堂、娱乐场所消费

　　4.7、LCD图片显示器

　　u 显示：液晶显示
　　u 存数：支持16G SD 卡
　　u 操作系统：LINUX/WINDOWS CE
　　u 通讯方式：485

　　5、系统特点

　　u 多功能性：
　　可支持普通Mifare 卡、CPU 卡及手机刷卡（采用SIMPASS 技术）

　　u 方便性：
　　刷卡付费，一挥而就。系统采用最新非接触式IC 卡，读写快捷、方便且无方向性（仅需0.3s 完成读写过程），充分体现用户的身份。

　　u 安全性：
　　数码技术，密匙算法，授权发行。河南新交际系统采用射频技术和授权加密，安全防范性极强：由管理中心统一进行IC 卡的发行、授权等操作。

　　u 可靠性：
　　无源射频感应，采用DES 交叉算法及三重互感通讯方式，自备判断思考能力，运行稳定而可靠。抗干扰性强允许同时多卡操作，能在各种恶劣的工作条件下使用，比磁卡和接触式IC 卡更让企管人员放心。

　　u 实用性：
　　系统能自动统计各种信息，自行生成报表。提供友好、人性化的全中文视窗用户界面，方便、实用、简单而不失功能强大。

　　u 灵活性：
　　系统既可单机使用，又可联网运行。

　　u 可扩展性：
　　可根据投资规划灵活配置组合,也可与其他扩展设备进行对接使用和业务的扩展服务等等。

　　6、工程实施及项目质量保证

　　6.1、系统安装调试

　　1. 系统安装调试计划
　　2. 在系统安装调试之前首先要制定《系统安装调试计划》，明确安装工作步骤和
方法，协调机构，人力资源及时间规划。
　　3. 系统安装前的准备工作

　　1) 车载POS 机及车载电源固定位置，支架的定做等
　　2) UIM 卡及固定IP 的申请
　　3) POS 机相关参数的设置
　　4) 服务器及电脑等外设的安装和调试

　　4. 系统安装调试
　　5. 项目组在用户最终运行环境现场，进行应用系统的安装、调试，前后台应用系统、无线通讯系统、主机系统的联调，实现全部系统功能，并进行性能调整，对原型系统产品进行系统参数设置，与专门开发产品一起形成可运行系统。
　　6. 进行必要的安装测试工作，保证系统安装正确。提交系统安装调试报告。
　　7. 系统安装完成标志
　　8. 形成可执行应用系统，提交系统测试报告。
　　9. 系统测试
　　10. 按照《测试计划》，《测试设计及案例》的要求对系统进行测试。测试人员应该记录测试事件，记录测试日志，并通过测试日志及时与开发人员进行交流，测试日志可作为测试工作进行或停止的依据。
　　11. 系统测试报告
《测试报告》主要作为系统验收的依据。

　　6.2、系统验收

　　1. 系统的验收人员由双方共同派出，组成验收小组，执行验收的各项任务。
　　2. 项目的验收工作步骤将通过双方协商确定，基本依据以下顺序进行：
　　3. 确定验收计划
　　4. 审查和确定系统验收标志
　　5. 确定验收环境
　　6. 项目审查
　　7. 系统演示
　　8. 验收测试
　　9. 编写验收报告
　　10. 如系统通过验收，则标志河南新交际系统实施全部完成，系统进入维护阶段。

　　7、公司简介

　　郑州市河南新交际有限公司创立于2004 年，是一家致力于智能卡应用领域，以智能卡读写设备为核心，集设计、研发、生产、销售、服务于一体的专业一卡通设备研发制造商。从起步到今天，始终与世界一流的技术和管理同步。河南新交际历经七年岁月积淀，先后获深圳软件企业认证证书、国家IC 卡读写机“CCC”认证，并具备了全国工业生产许可证书，同时获得多项荣誉资质。

　　公司拥有一支经验丰富、技术创新的专业研发团队，以高度的专注和执着为客户提供各种智能化一卡通系统的尖端产品。率先推出无线网络通讯的城市一卡通系统，同时围绕电信、移动、联通逐步推出SIMPass 手机卡、2.4G 钱包手机卡、CPU 城市建设应用的智能读卡设备系统，部分产品已成功应用于各领域。
